Надійний захист електромережі в квартирі чи приватному будинку неможливий без правильно підібраних захисних пристроїв. Найчастіше виникає питання: що краще встановити — автоматичний вимикач, ПЗВ чи дифавтомат? І головне — як їх правильно сумістити між собою.

В інтернет-магазині KaratLTD.com.ua ви можете купити автоматичні вимикачі, ПЗВ та диференційні автомати з гарантією якості та професійною консультацією. У цій статті детально розберемо:

• у чому різниця між автоматом, ПЗВ і дифавтоматом;

• як правильно підібрати номінал;

• як їх правильно підключити;

• типові помилки при монтажі.

Автоматичний вимикач — базовий захист від перевантаження та КЗ

Автоматичний вимикач (автомат) захищає електропроводку від:

• перевантаження;

• короткого замикання.

Він не захищає людину від ураження струмом — для цього використовується ПЗВ.

Як підібрати автомат?

Основні параметри:

1. Номінальний струм (А)

   • Освітлення — 10А

   • Розетки — 16А

   • Потужні прилади — 20–32А

2. Характеристика спрацювання

   • B — для освітлення

   • C — для розеток і побутової техніки

   • D — для двигунів

3. Кількість полюсів

   • 1P — однофазні лінії

   • 3P або 4P — трифазні системи

У каталозі KaratLTD представлені автоматичні вимикачі різних номіналів для квартир і приватних будинків.

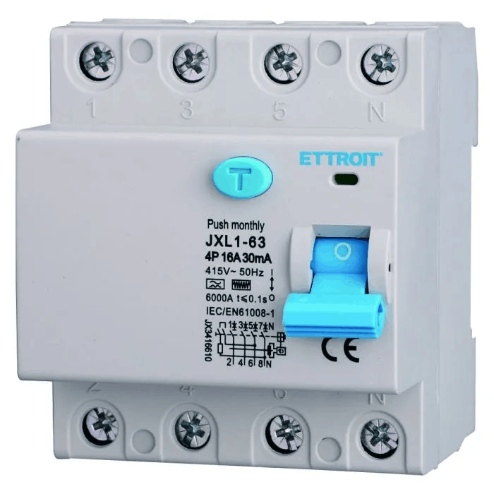

ПЗВ (пристрій захисного відключення) — захист від витоку струму

ПЗВ захищає від:

• ураження електричним струмом;

• витоку на корпус;

• пожежі через пошкоджену ізоляцію.

Головний параметр — струм витоку

• 10 мА — для ванних кімнат

• 30 мА — для розеткових груп

• 100–300 мА — протипожежний захист

⚠ Важливо: ПЗВ не захищає від короткого замикання. Тому воно обов’язково встановлюється разом з автоматичним вимикачем.

Дифавтомат — два пристрої в одному

Дифавтомат (RCBO) — це комбінація:

• автоматичного вимикача;

• ПЗВ.

Він одночасно захищає від:

• короткого замикання;

• перевантаження;

• витоку струму.

Переваги дифавтомата:

• економія місця в щиті;

• простіший монтаж;

• зручність для окремих ліній.

Як правильно сумістити автомат, ПЗВ та дифавтомат?

Існує кілька варіантів схем.

Варіант 1: Загальне ПЗВ + групові автомати

Схема:
Ввідний автомат → ПЗВ → групові автомати

Переваги:

• економічніше;

• простіше в реалізації.

Недолік:

• при витоку вимикається вся група.

Варіант 2: Окремий дифавтомат на кожну лінію

Схема:

Ввідний автомат → дифавтомати на кожну групу

Переваги:

• локалізація аварії;

• зручна діагностика;

• підвищена безпека.

Це оптимальне рішення для сучасної квартири або будинку.

Як правильно підібрати номінали?

Крок 1 — визначити навантаження

Наприклад:
Розетки 3,5 кВт
3500 Вт / 220 В ≈ 16А

→ автомат 16А
→ ПЗВ 25А 30мА (із запасом по струму)

⚠ Номінал ПЗВ повинен бути не менший, ніж у автомата.

Основні правила підключення

1. Фаза проходить через автомат.

2. Після автомата — ПЗВ або дифавтомат.

3. Нуль після ПЗВ не можна об’єднувати з іншими групами.

4. Обов’язково дотримуватися маркування входу/виходу.

Типові помилки при монтажі

❌ Підключення ПЗВ без автомата
❌ Об’єднання нулів різних груп
❌ Неправильний підбір номіналу
❌ Відсутність запасу по струму
❌ Використання дешевих несертифікованих пристроїв

Що краще — ПЗВ + автомат чи дифавтомат?

Для нових щитів рекомендується використовувати дифавтомати на окремі групи.

Чому варто купити захисну автоматику в KaratLTD?

✔ Широкий вибір автоматичних вимикачів
✔ ПЗВ різних типів (AC, A)
✔ Дифавтомати для одно- і трифазних систем
✔ Сертифікована продукція
✔ Професійна консультація
✔ Швидка доставка по Україні

Ми допоможемо правильно підібрати та сумістити автоматичний вимикач, ПЗВ і дифавтомат для вашої системи.

Висновок

Правильний підбір і підключення автоматичного вимикача, ПЗВ та дифавтомата — це основа безпечної електромережі. Важливо:

• правильно розрахувати навантаження;

• не економити на захисті;

• дотримуватися правил монтажу;

• використовувати сертифіковане обладнання.
